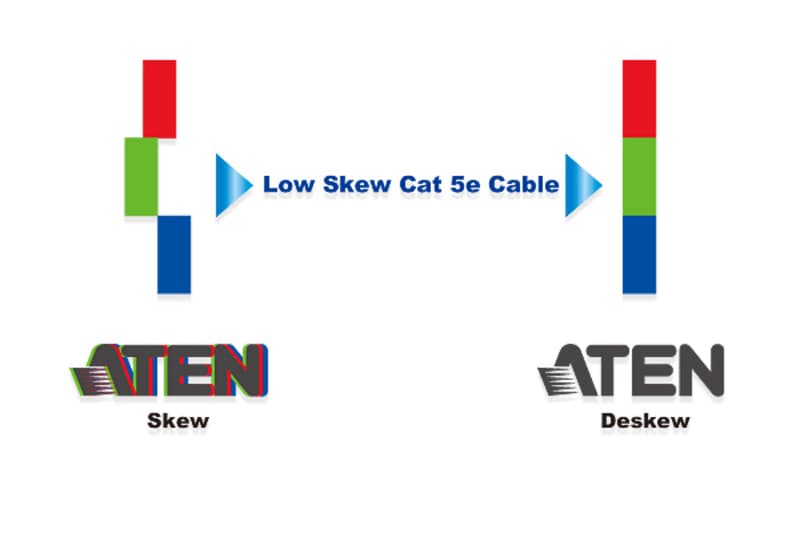

Ролка от 305 m low skew Cat 5e кабел за аналогово RGB видео. Изравненото закъснение между двойките (до 20 ns на 100 m) предотвратява разместване на цветовете при VGA удължители.
Характеристики
- Supports high quality RGB video transmission
- 350 MHz bandwidth
- Contains 305 m/1000 ft of low skew cable
- Delay Skew: 1 ~ 350 MHz 20nS/100m Max.

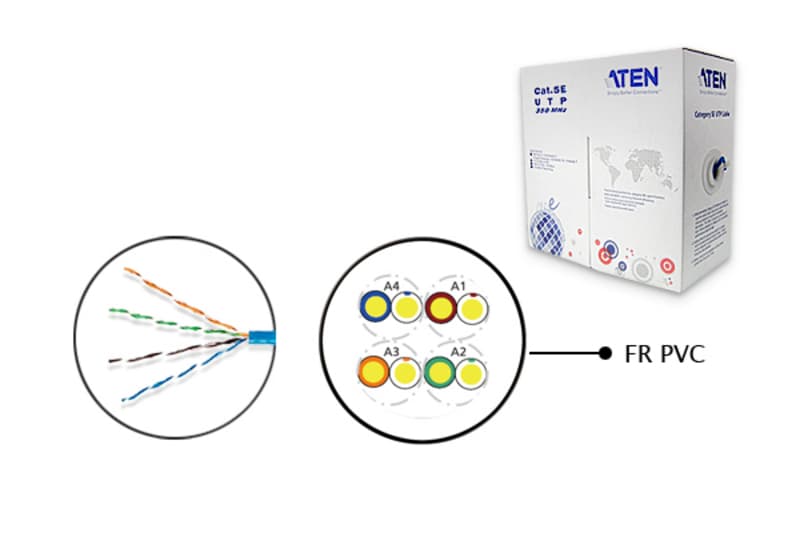

- Outer Jacket Material: FR PVC
- Outer Shield Material: Unshielded
- Conductor Material: 24 AWG solid bare copper

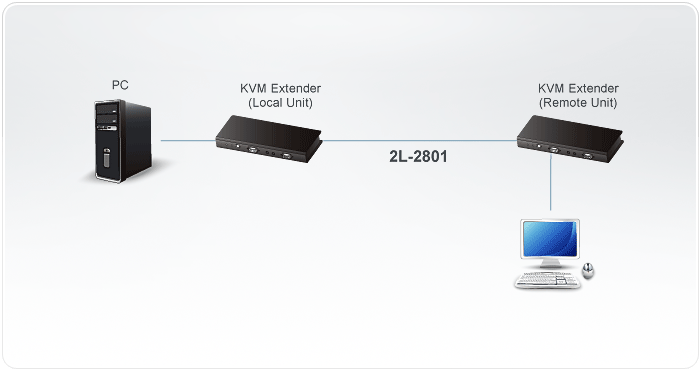

- Compatible with ATEN analog Cat 5 video extenders, KVM extenders, and Cat 5 KVM switches
- UL, ETL approved
Спецификация
- Артикул
- 24AWG × 4p
- Дължина на кабела
- 305 m/ 1000 ft
- Съпротивление на проводника
- 9.38 Ohm/100m/20°C Max.
- Взаимен капацитет
- 56 Pf/M Max.
- Диелектрична якост
- Ac 1.5 Kv/2 Sec.
- Искров тест
- 2.5 Kv
Изолация
- Преди стареене
- Tensile Strength: 2400 Psi Min. (1.69 Kg/M(mxm)) Elongation: 300% Min.
- След стареене
- Tensile Strength: Unaged Min. 75%(100°C×48hrs) Elongation: Unaged Min. 75%(100°C×48hrs)
Обвивка
- Преди стареене
- Tensile Strength: 2000 Psi Min.(1.41 Kg/M(mxm)) Elongation: 100% Min.
- След стареене
- Tensile Strength: Unaged Min. 85%(100°C×240hrs) Elongation: Unaged Min. 50%(100°C×240hrs)
- Свиване на изолацията
- 150m/M, 121°C±1°C×1hr≦9.5m/M
- Тест на огъване при студ
- -20°C×4hrs No.Crack
- Тест за огнеустойчивост
- CMR
- AC ток на утечка през обвивката
- Ac 1500v≦10 Ma
- Небаланс на DC съпротивлението
- 5% Max.
- Небаланс на капацитета двойка-земя
- 330 Pf/100m Max.
- Характеристичен импеданс
- 1 - 350 Mhz 100±15 Ohms
- Структурни възвратни загуби
- 350 Mhz 10.6db Min.
- Закъснение на разпространение
- 350 Mhz 536ns/100m Max.
- Разлика в закъснението
- 1 - 350 Mhz 20ns/100m Max.
Физически характеристики
- Тегло
- 9.80 kg
