Ultra Short Depth Single Rail WideScreen LCD Console (USB, HDMI)

Name: Ultra Short Depth Single Rail WideScreen LCD Console (USB, HDMI)
Brand: ATEN
SKU: CL3700

CL3700

Заяви оферта Datasheet PDF Ръководство Бърз старт CAD чертеж

LCD KVM конзола с 18,5-инчов широкоформатен екран, клавиатура и тъчпад в плъзгащо се чекмедже с намалена дълбочина. Подходяща за плитки rack шкафове; към компютъра се свързва по HDMI и USB.

Характеристики

Exclusive LED illumination light – designed by ATEN to illuminate the keyboard and touchpad to allow visibility in low-light conditions
Integrated LCD KVM console with an 18.5'' LED-backlit widescreen LCD monitor in a single rail housing with top and bottom clearance for smooth operation in a 1U high system rack
Short-depth design allows you to work with your rack-mounting equipment in narrow spaces
Console lock – enables the console drawer to remain securely locked away in position when not in use
Optional 2-in-1U Mounting Kit (2K-0001/2K-0002/2K-0007) – fitting the CL3700 and a rack KVM switch/KVM over IP switch in 1U of space on a rack for space-saving, easy and flexible operation*
Supports HDMI video input
The 18.5" LCD screen offers resolutions of up to 1920 x 1080 (Full HD) @ 60Hz for CL3700NW and resolutions of up to 1366 x 768 @ 60Hz for CL3700NX
External console supports input video resolutions up to 1920 x 1200 @ 60Hz
Standard rack mount kit included
Optional rack mount kits available including easy installation options1
No software required
Firmware upgradable
Supports hot-plugging

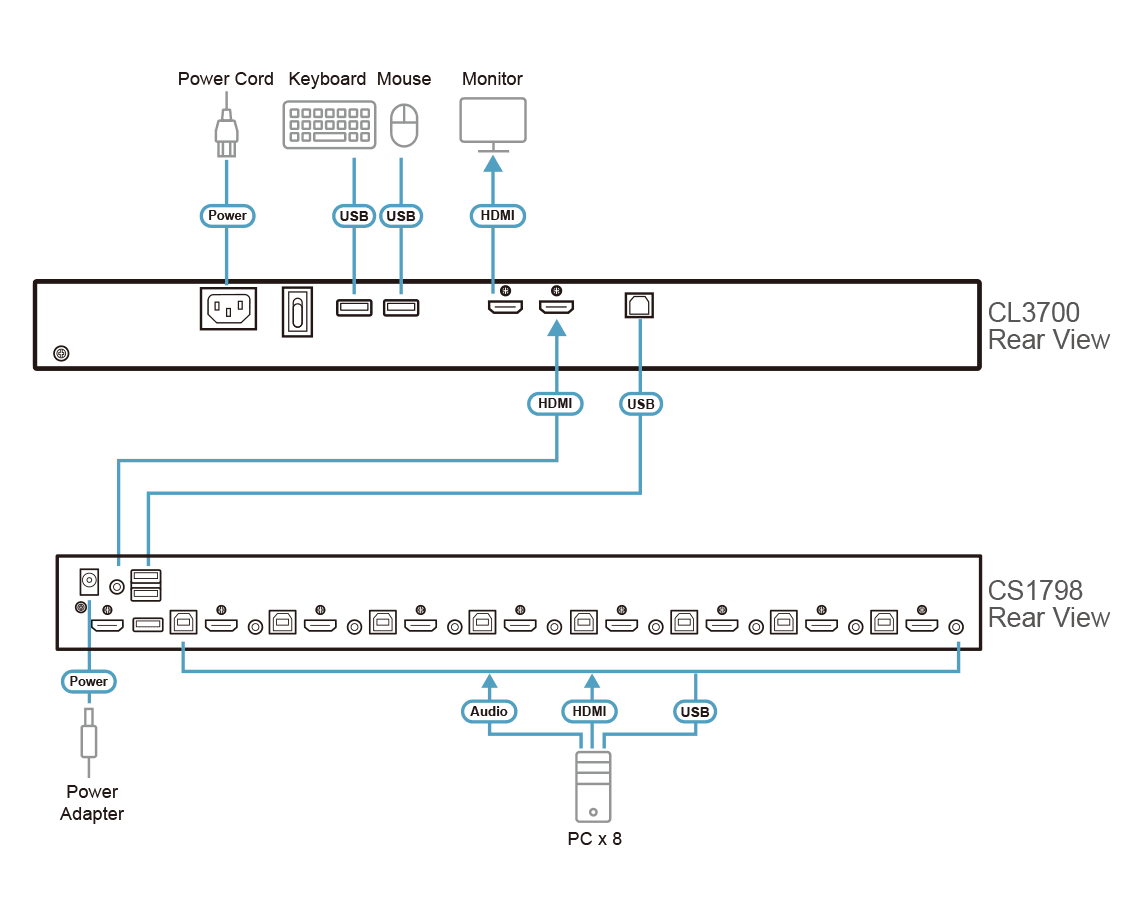

Supports an external console with USB / HDMI connectors
Additional hot-pluggable USB mouse port on front panel (also functions as a USB peripheral port)
Console selection via hotkey
Standard 105-key keyboard
High/ Low Temperature, Vibration and Shock Resistance Test – MIL-STD-810G compliant (CL3700NW only)2 Note: 1. Contact your ATEN dealer for product information 2. For more information about MIL-STD-810G environmental testing, please refer to user manual More information about "Easy Rack Mounting"...

Връзки към компютри

Директно: 1
Директно: 1
Избор на конзола: Hotkey
Избор на конзола: Hotkey

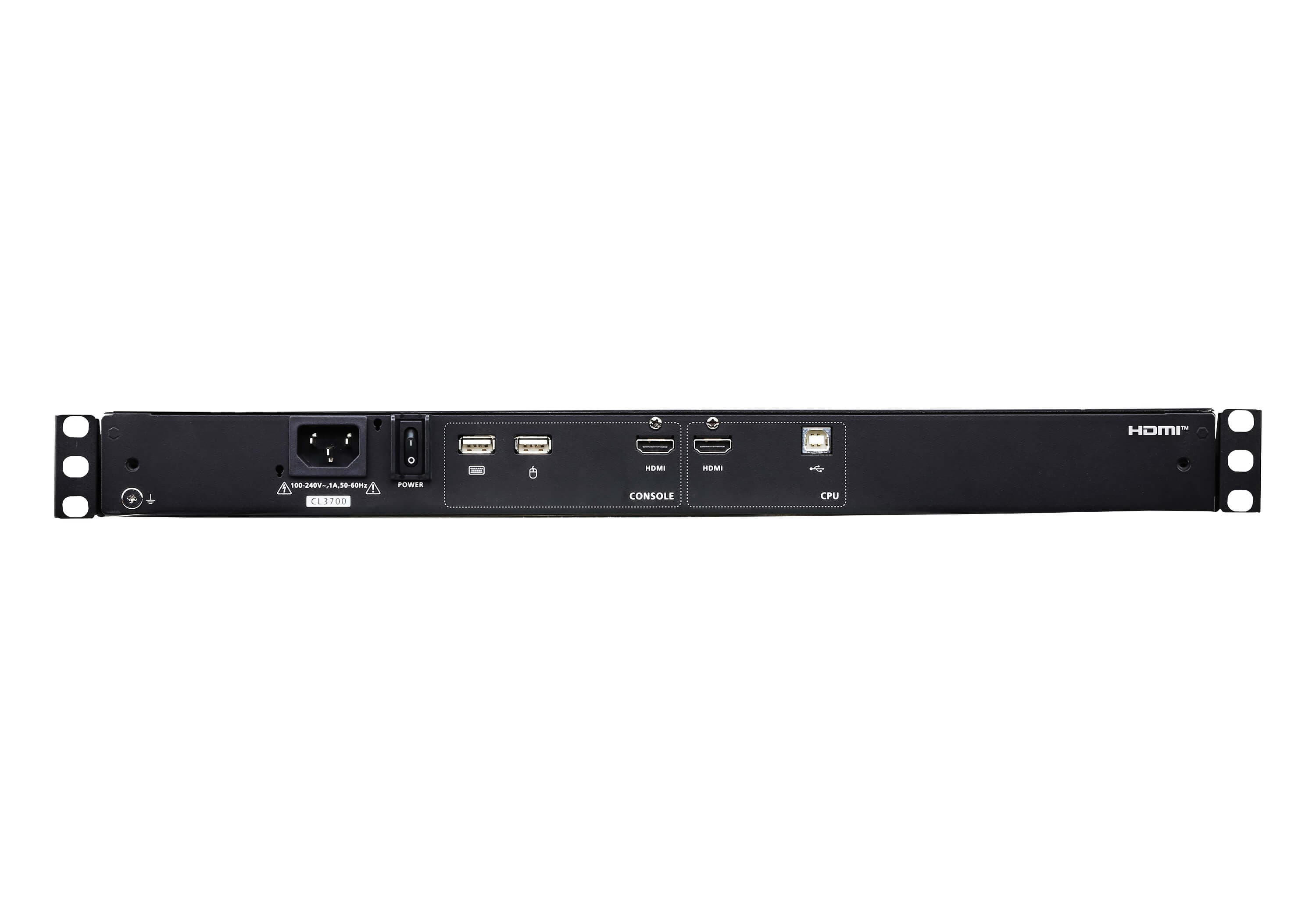

Конектори

KVM портове: 1 x HDMI Female 1 x USB Type B Female
KVM портове: 1 x HDMI Female 1 x USB Type B Female
Обновяване на фърмуера: 1 x 3.5mm Audio Jack Female (Black)
Обновяване на фърмуера: 1 x 3.5mm Audio Jack Female (Black)
Захранване: 1 x IEC 60320/C14
Захранване: 1 x IEC 60320/C14
Външни конзолни портове: 1 x HDMI Female 2 x USB Type A Female
Външни конзолни портове: 1 x HDMI Female 2 x USB Type A Female
Външна мишка / периферия: 1 x USB Type A Female (Front)
Външна мишка / периферия: 1 x USB Type A Female (Front)

Бутони и превключватели

Нулиране: 1 x Semi-recessed Pushbutton
Нулиране: 1 x Semi-recessed Pushbutton
Обновяване на фърмуера: 1 x Slide Switch
Обновяване на фърмуера: 1 x Slide Switch
Захранване: 1 x Rocker Switch
Захранване: 1 x Rocker Switch
Управление на дисплея: 4 x Pushbutton
Управление на дисплея: 4 x Pushbutton
Захранване на дисплея: 1 x LED Pushbutton
Захранване на дисплея: 1 x LED Pushbutton

Индикатори

Захранване: 1 x KVM Console (Dark Green) 1 x LCD (Orange)
Захранване: 1 x KVM Console (Dark Green) 1 x LCD (Orange)
Заключване: 1 x Num Lock (Green) 1 x Caps Lock (Green) 1 x Scroll Lock (Green)
Заключване: 1 x Num Lock (Green) 1 x Caps Lock (Green) 1 x Scroll Lock (Green)
LED осветление: 1 x LED Illumination Light
LED осветление: 1 x LED Illumination Light

Панел

LCD модул: 18.5" TFT-LCD
LCD модул: 18.5" TFT-LCD
Резолюция: 1920 x 1080 @ 60 Hz
Резолюция: 1366 x 768 @ 60Hz
Време за реакция: 20 ms
Време за реакция: 5 ms
Зрителен ъгъл: 178° (H), 178° (V)
Зрителен ъгъл: 170° (H), 160° (V)
Стъпка на пикселите: 0.213 mm x 0.213 mm
Стъпка на пикселите: 0.3 mm x 0.3 mm
Поддържани цветове: 16.77M colors
Поддържани цветове: 16.77M colors
Контраст: 1000 : 1
Контраст: 1000 : 1
Яркост: 350 cd/m²
Яркост: 250 cd/m²

Видео

Входна видео резолюция: up to 1920 x 1200 @ 60Hz; 1920 x 1080 @ 60 Hz, DDC2B
Входна видео резолюция: up to 1920 x 1200 @ 60Hz; 1366 x 768 @ 60 Hz, DDC2B

Емулация

Клавиатура / мишка: USB
Клавиатура / мишка: USB
Макс. входна мощност: 100–240 V AC, 50/60 Hz, 1 A
Макс. входна мощност: 100–240 V AC, 50/60 Hz, 1 A
Консумация: AC110V:23.3W:124BTU/h AC220V:23.9W:127BTU/h Note: ● The measurement in Watts indicates the typical power consumption of the device with no external loading. ● The measurement in BTU/h indicates the power consumption of the device when it is fully loaded.
Консумация: AC110V:13.6W:79BTU/h AC220V:13.5W:78BTU/h Note: ● The measurement in Watts indicates the typical power consumption of the device with no external loading. ● The measurement in BTU/h indicates the power consumption of the device when it is fully loaded.

Работна среда

Работна температура: 0–40°C
Работна температура: 0–40°C
Температура на съхранение: -20–60°C
Температура на съхранение: -20–60°C
Влажност: 0–80% RH, Non-condensing
Влажност: 0–80% RH, Non-condensing

Физически характеристики

Корпус: Metal + Plastic
Корпус: Metal + Plastic
Тип релси: Single Rail
Тип релси: Single Rail
Тегло: 9.10 kg ( 20.04 lb )
Тегло: 9.03 kg ( 19.89 lb )
Размери (Д x Ш x В): 48.06 x 47.70 x 4.28 cm (18.92 x 18.78 x 1.69 in.)
Размери (Д x Ш x В): 48.06 x 47.70 x 4.28 cm (18.92 x 18.78 x 1.69 in.)
Размери на корпуса (Д x Ш x В): 44.92 x 43.00 x 4.28 cm
Размери на корпуса (Д x Ш x В): 44.92 x 43.00 x 4.28 cm
Забележка: Body Dimensions exclude I/O ports, handles, and mounting brackets.
Забележка: Body Dimensions exclude I/O ports, handles, and mounting brackets.
Забележка: For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format.
